意大利意斯暖集散商 独立采暖·散热器、新风、地暖整体解决方案专家

“价格低”的背后：您不知道的“热板”陷阱!

在此为大家深入解析一个行业内的产品差异点：市场上部分产品之所以能做 到重量大、价格低，除了常见的增加翅片厚度和涂层厚度之外，还有一个容 易被忽略的关键因素——它们采用的原材料是“热板”，而非质量更优的“ 冷板”。

热板相较于冷板，在生产流程中省去了两道关键工序，因此成本更低，但同 时也带来了使用寿命缩短和易氧化的问题。

生产工艺对比：

热板流程：炼钢 → 连铸 → 热轧（高温轧制） → 剪切/矫直 → 成品（无冷 轧、无退火环节）

冷板流程：炼钢 → 连铸 → 热轧（板坯）→ 退火（软化）→ 冷轧（室温减薄 ）→ 再退火（部分产品）→ 精整 → 成品

热板直接由热轧后的钢板加工而成，跳过了冷板中“退火”与“冷轧”这两 个核心环节，因此成本更低，但性能也相应打了折扣。

目前，部分厂家为追求价格竞争力，大量使用热板作为原料。据行业反馈， 天津地区几乎全部采用热板生产。

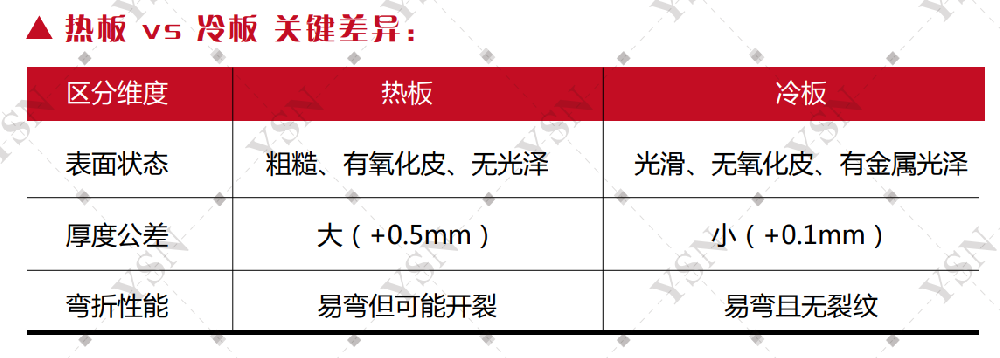

简易辨别方法：

折弯测试：将边角折至90°

热板：易弯折，但弯折处可能出现裂纹或氧化皮脱落

冷板：弯折顺畅，无裂纹，可反复折弯，成型性更好

磁铁吸附（辅助判断）：两者均能被吸附，冷板因冷轧强化磁性略强（差异不明显，仅供参考）

成本差异显著：小厂热板（如厚度23.0mm）价格约3070元/吨； 大厂冷板（如1.0mm SPCC）价格在3700元/吨以上价差约630元/吨，高端 冷板（如汽车用DC04）与普通热板价差甚至超过1000元/吨。

换算下来，每千克成本相差6-10元。尽管部分厂家为降低成本而选用热板， 我们始终坚持使用冷板，绝不妥协于质量底线。

耐腐蚀性能对比：

盐雾试验（5% NaCl溶液，35℃）：

热板：24-48小时开始出现红锈，腐蚀面积达5%以上

冷板：48-72小时出现红锈，腐蚀速度比热板慢约30%

自然环境锈蚀周期（湿度70%，无防护）：

热板：3-6个月明显生锈，1年锈蚀面积可达30%以上

冷板：6-12个月开始生锈，2年锈蚀面积约20%

腐蚀速率：

热板：0.05-0.08 mm/年

冷板：0.03-0.05 mm/年 热板腐蚀速率是冷板的1.5-2倍

总结

在普通状态下，冷板的耐腐蚀性比热板高1.5-2倍； 经过相同表面处理后，冷板的防护寿命比热板长30-50%； 实际选材时，需综合考虑使用环境、寿命要求和成本预算； 对于高腐蚀环境（如沿海、化工区），推荐使用“冷板+复合涂层”方案； 热板通过耐候钢升级和预处理，也可满足中等腐蚀环境需求。 希望以上分析能帮助大家在选购时做出更明智的决策，认准材质，理性比价， 不只看价格，更要看品质与寿命。
